鋼筋的尺寸定位和保護層是保證鋼筋工程質量的控制要點,必須做到標準化管理、精細化施工,常用的施工工藝總結如下,大家在項目上可參考實施。



鋼筋尺寸定位做法


1
樓板鋼筋定位做法




樓板鋼筋定位采用制作鋼筋馬鐙的做法,不同厚度、不同規格的樓板制作不同的鋼筋馬鐙。

施工技術  鋼筋尺寸定位和保護層的標準化做法

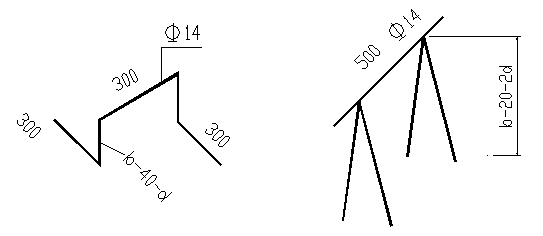

底板及承臺板鋼筋標準做法示意圖

施工技術  鋼筋尺寸定位和保護層的標準化做法

樓板鋼筋尺寸定位標準做法示意圖

施工技術  鋼筋尺寸定位和保護層的標準化做法

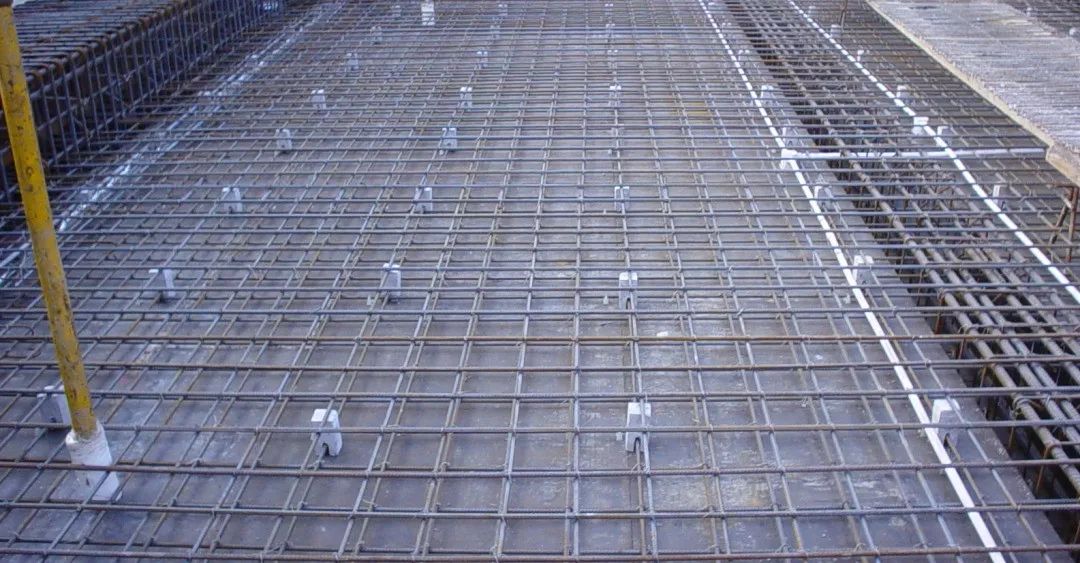

樓板鋼筋間距定位做法應用實例


為更好的保證樓板面筋的鋼筋尺寸定位,樓板鋼筋同時可以采用鋼管懸掛法進行鋼筋尺寸定位。

施工技術  鋼筋尺寸定位和保護層的標準化做法

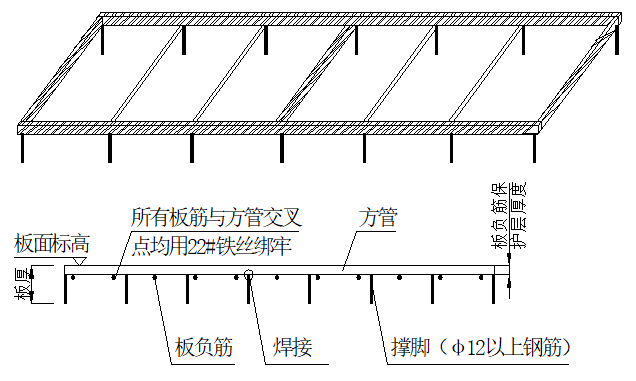

樓板鋼筋定位采用鋼管懸掛法支撐示意圖




2
柱鋼筋尺寸定位做法




柱鋼筋尺寸定位采用制作的柱筋定距框的方式進行,上下各設一道。

施工技術  鋼筋尺寸定位和保護層的標準化做法

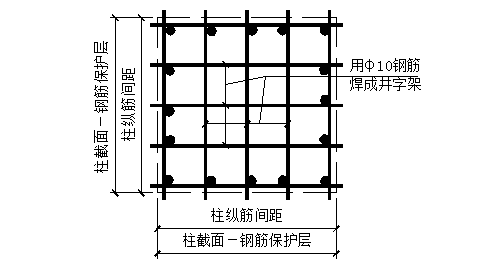

柱筋定距框細部節點


施工技術  鋼筋尺寸定位和保護層的標準化做法

柱鋼筋定距框示意圖


施工技術  鋼筋尺寸定位和保護層的標準化做法

施工技術  鋼筋尺寸定位和保護層的標準化做法

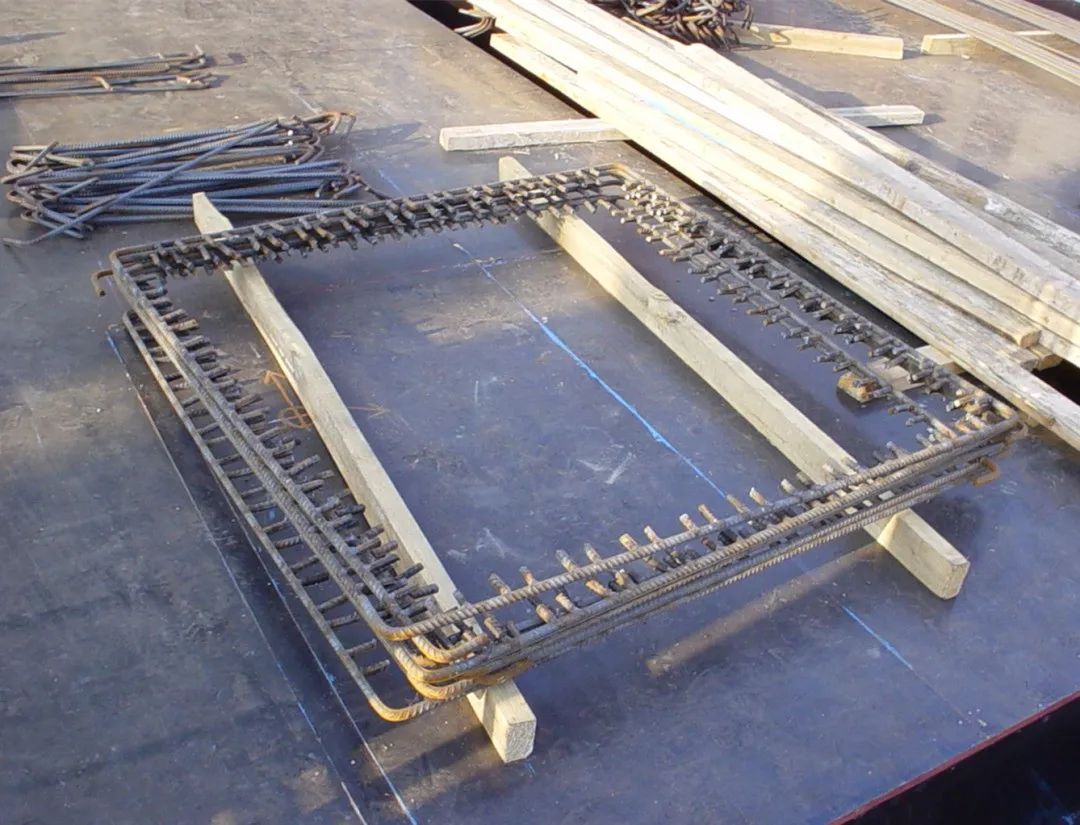

框架柱鋼筋定位框實圖

施工技術  鋼筋尺寸定位和保護層的標準化做法

柱鋼筋定距框應用實例




3
墻鋼筋尺寸定位做法




墻體鋼筋尺寸的定位采用廢料鋼筋制作的水平和豎向梯子筋。水平梯子筋上下各設一道,豎向梯子筋每隔4米設置一道。


施工技術  鋼筋尺寸定位和保護層的標準化做法

水平梯子筋示意圖


施工技術  鋼筋尺寸定位和保護層的標準化做法

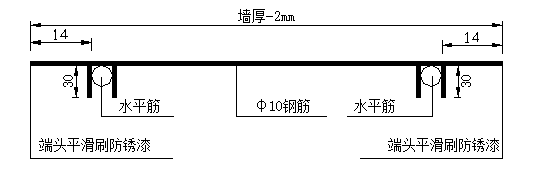

定位梯子筋節點圖

施工技術  鋼筋尺寸定位和保護層的標準化做法

墻體定位筋應用實圖




4
后澆帶鋼筋定位做法



后澆帶鋼筋尺寸定位采用舊模板制作的定距模板框來保證。

施工技術  鋼筋尺寸定位和保護層的標準化做法

后澆帶鋼筋定位示意圖


施工技術  鋼筋尺寸定位和保護層的標準化做法

后澆帶鋼筋定位應用實例



鋼筋保護層做法


1
砂漿墊塊




為保證樓板面筋保護層的控制,除采用傳統的鋼筋馬鐙外,應采用專門制作的砂漿墊塊保證面筋保護層的尺寸。

施工技術  鋼筋尺寸定位和保護層的標準化做法

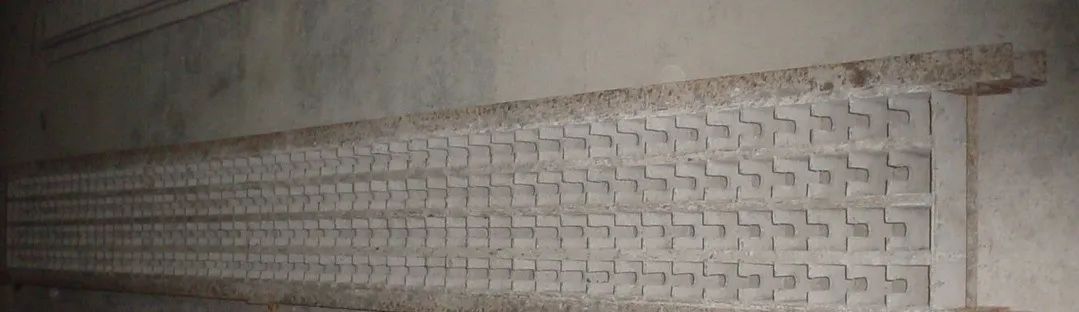

專門制作的樓板面筋保護層砂漿墊塊


施工技術  鋼筋尺寸定位和保護層的標準化做法

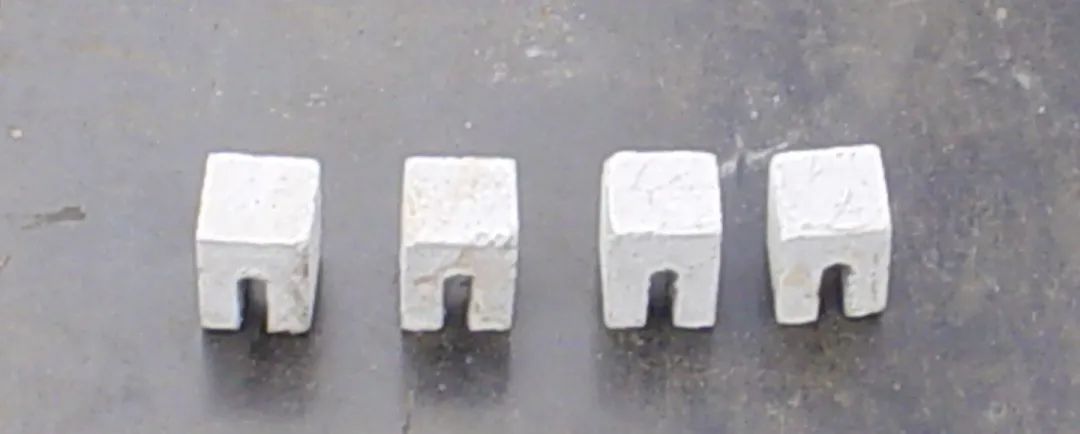

面筋保護層砂漿墊塊

施工技術  鋼筋尺寸定位和保護層的標準化做法

面筋保護層砂漿墊塊應用示意圖

施工技術  鋼筋尺寸定位和保護層的標準化做法

面筋保護層砂漿墊塊每隔1米設置一個




2
塑料墊塊




為有效保證鋼筋保護層尺寸的準確性,板底、梁底、柱墻梁側面應采用專用塑料墊塊。

施工技術  鋼筋尺寸定位和保護層的標準化做法

塑料墊塊示意圖


墻側面保護層采用環行塑料墊塊,間距每隔一米設置一道。

施工技術  鋼筋尺寸定位和保護層的標準化做法

塑料墊塊墻側使用示意圖


施工技術  鋼筋尺寸定位和保護層的標準化做法

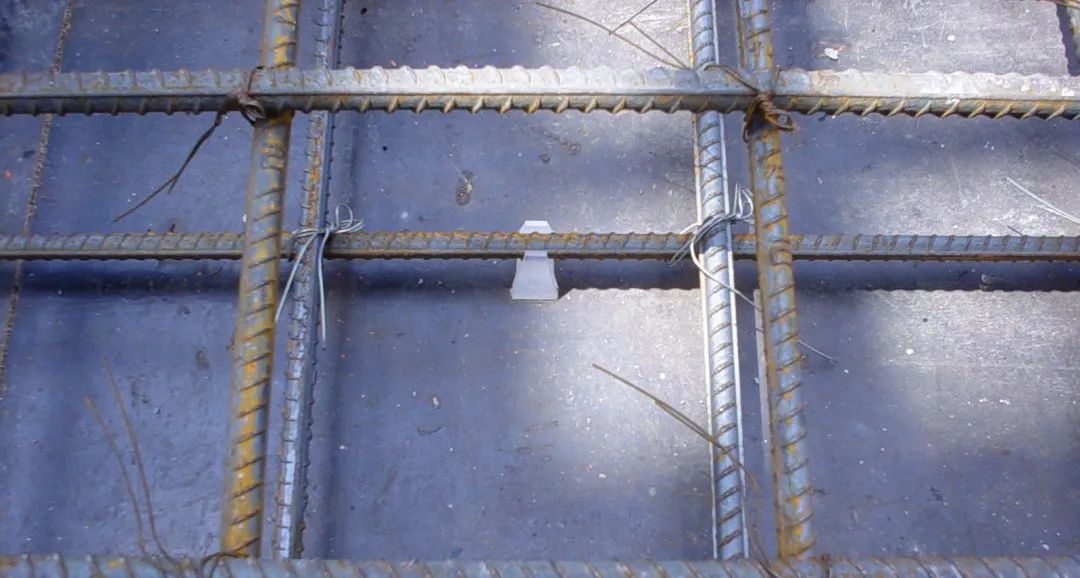

塑料墊塊板底使用示意圖


梁底采用支座型塑料墊塊,梁側面采用環行塑料墊塊,間距每隔一米設置一道。


施工技術  鋼筋尺寸定位和保護層的標準化做法

塑料墊塊梁底使用示意圖


柱側面采用環行塑料墊塊,每隔一米設置一道。

施工技術  鋼筋尺寸定位和保護層的標準化做法

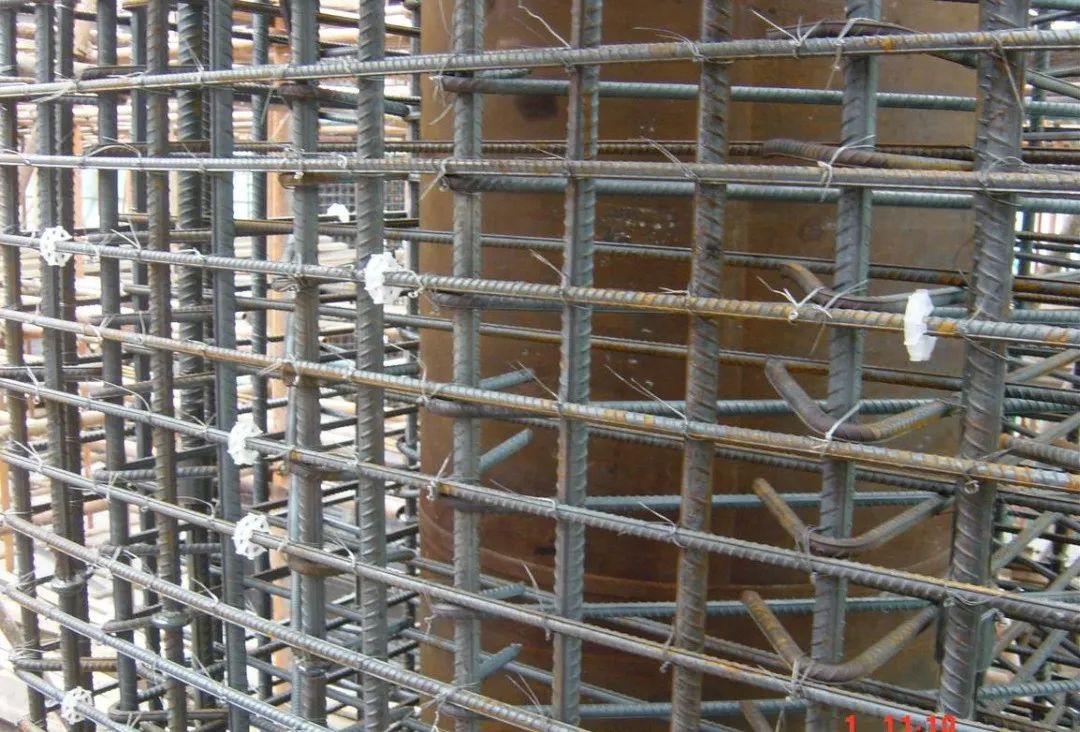

塑料墊塊柱側使用示意圖


施工技術  鋼筋尺寸定位和保護層的標準化做法

塑料墊塊梁側使用示意圖?
